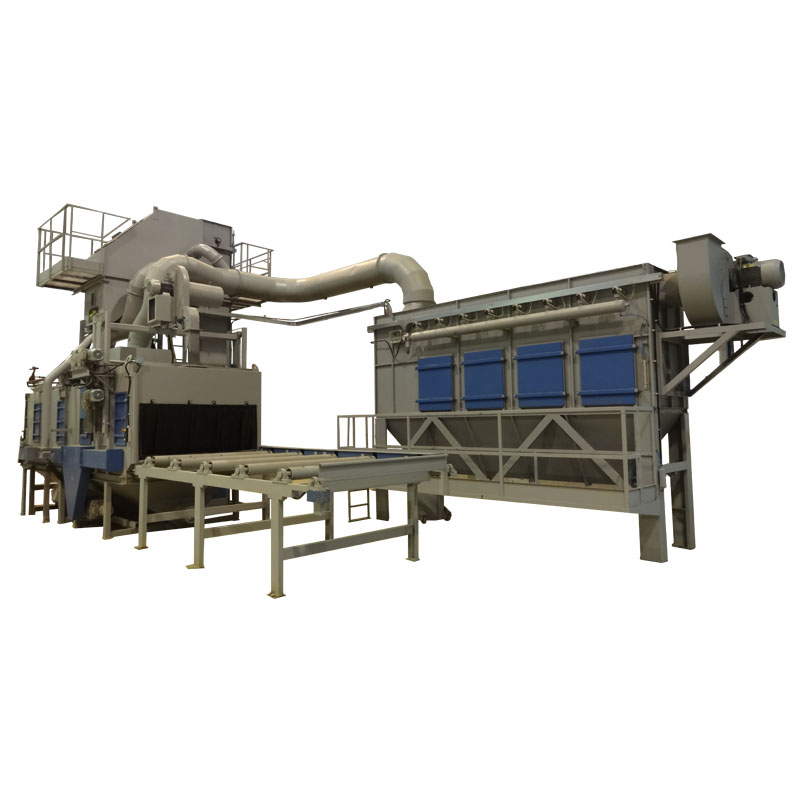

Durchlauf - Rollenbahn - Typ "PAP"

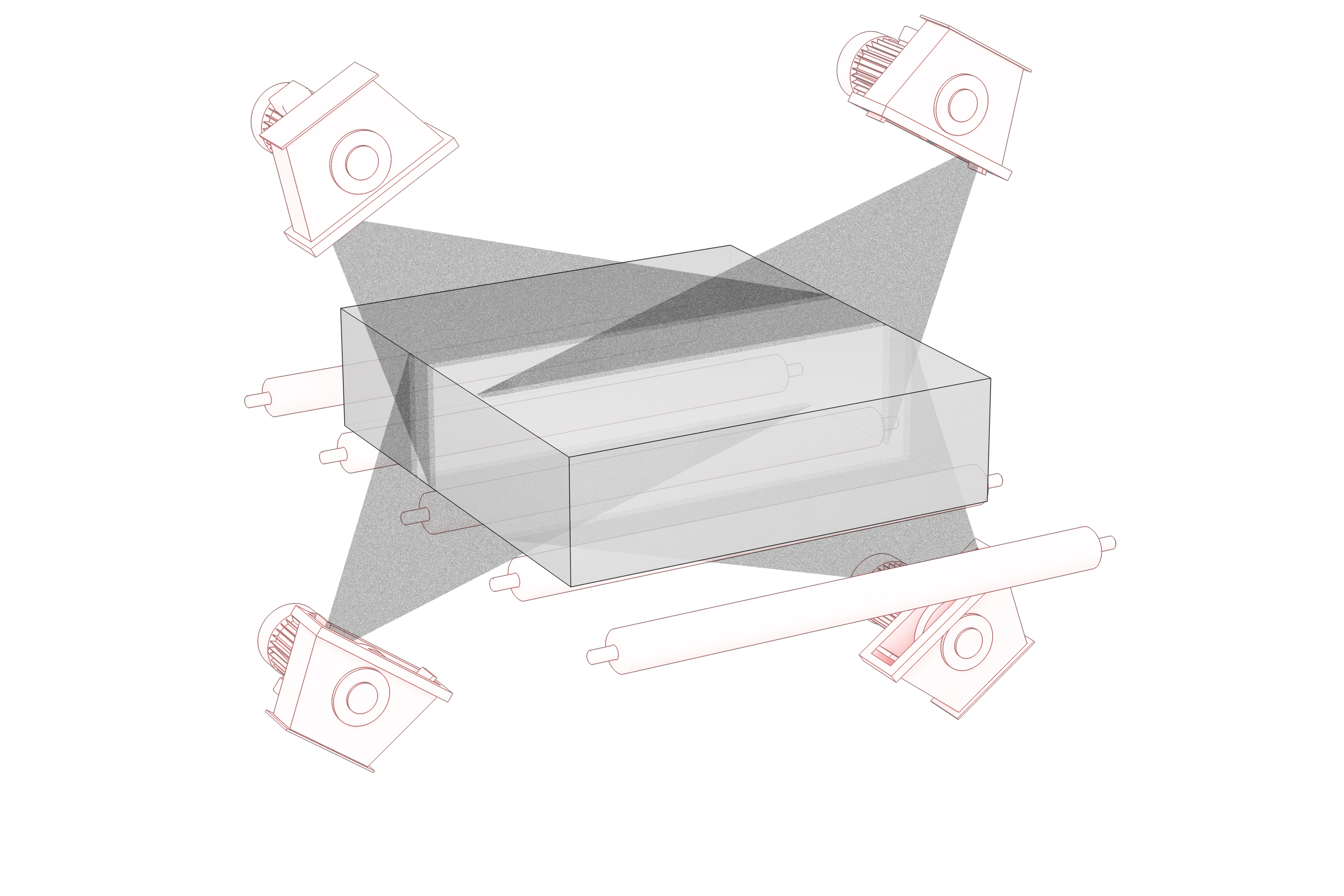

Schleuderradanlagen mit einer Rollenbahn werden „PAP“ (Pofiles And Plates) genannt. Die Werkstücke stellen meist Platten aus Stahl oder Beton und Profile aus Stahl dar und werden auf einer Rollenbahn durch den Strahlraum transportiert. Im Strahlraum werden die Werkstücke mit Strahlmittel, welches von den Schleuderrädern kommt, beschossen. Diese Schleuderräder sind anwendungsspezifisch angeordnet, so dass ein optimales Strahlergebnis gewährleistet ist. Die Transportgeschwindigkeit der Rollenbahn ist durch einen Frequenzumrichter in ihrer Geschwindigkeit einstellbar. Hierdurch lässt sich die Strahlintensität (Dauer der Strahleinwirkung pro Fläche) und Prozesszeiten beeinflussen.

Ein möglicher Arbeitszyklus stellt sich wie folgt dar:

• Werkstücke werden außerhalb der Maschine auf der Einlaufseite auf die Transportrollen oder eine Querladebahn (falls vorhanden) aufgelegt. Die Beladung wird manuell, mit einer geeigneten Hebevorrichtung (Hängeförderer, Brückenkran oder ähnliches) oder automatisch durchgeführt. Eine Einbindung in kontinuierlich arbeitenden Fördersystem ist ebenso möglich.

• Die Werkstücke werden von der Einlaufseite aus automatisch durch die Maschine transportiert und kontinuierlich gestrahlt. An der Eingangsschleuse befindet sich ein Sensor, der das Vorhandensein (oder Fehlen) von Werkstücken erkennt und die Strahlmittelzufuhr stoppt, wenn keine Werkstücke erkannt werden (um die Strahldauer ohne Werkstück auf ein Minimum zu reduzieren). Ebenso wird die Strahlmittelzufuhr zu den Schleuderrädern unterbrochen, wenn das Transportsystem stoppt.

• Die Strahlmittelmenge wird durch ein elektro-pneumatisch geregeltes Ventil eingestellt und gesteuert. Von dort aus gelangt es zum Schleuderradzentrum von wo aus es durch den Verteiler den Schleuderradschaufeln zugeführt wird. Diese Schaufeln schleudern durch Ihre Rotation das Strahlmittel auf die zu reinigenden oder zu entgratenden Bauteile.

• Das Gemisch aus Strahlmittel, Graten, Sandablagerungen, Zunder und / oder anderen Verunreinigungen gelangt in den unteren Teil der Maschine (Anlagentrichter). Von dort aus wird es zum Becherwerk transportiert. Diesen Materialtransport übernehmen Längs- und Querförderschnecken oder eine Längsförderschnecke und ein Rüttelsieb (vorgeschaltete Strahlmitteltrennung von größeren Verunreinigungen). Die Kombination ist von der jeweiligen Strahlaufgabe abhängig und muss im Detail diskutiert werden.

• Vom Becherwerk aus wird das Gemisch nach oben zur Strahlmittelaufbereitung (Windsichtung) transportiert. (Sollte Stahlstrahlmittel von Guss-Sand getrennt werden kommt zusätzlich ein spezieller Magnetabscheider zum Einsatz) Durch die Windsichtung wird Staub und Verunreinigungen vom sauberem und wiederverwendbarem Strahlmittel getrennt.

• Die gröberen Verunreinigungen werden durch ein Fallrohr aus dem geschlossenen Kreislauf ausschleust. Das saubere Strahlmittel wird kontinuierlich den Silos weiter zugeführt. Von dort aus gelangt es über das Regelventil wieder zu den Schleuderrädern, wodurch der Strahlmittelkreislauf geschlossen wird.

• Die Absaugung von Staub aus der Strahlkammer und aus der Strahlmittelaufbereitung erfolgt durch eine zentrale Abluft- und Filteranlage.

• Nach dem Strahlvorgang durchlaufen die Werkstücke die Auslaufkammer. Dort können die Bauteile optional abgebürstet oder abgeblasen werden. Je nach Bauteilgeometrie wird ein ein Abreinigungsverfahren optional mit angeboten. Die Position der Abblaseinrichtung und Rotationsbürste kann mittels eines Druckknopfes angepasst werden. Eine automatische Einstellung der Reinigungshöhe ist ebenso optional möglich.

• Auslaufseitig können die Bauteile entweder manuell, mit einer geeigneten Hebevorrichtung (Hängeförderer, Brückenkran oder ähnliches) oder automatisch durchgeführt. Eine Einbindung in kontinuierlich arbeitenden Fördersystem ist ebenso möglich.

MaschinentypPAP6x6PAP10x7PAP15x6PAP20x5PAP22x5PAP25x7PAP32x6PAP42x5
Max. Blechbreite [mm]600  1000  1500  2000  2200  2500  3200  4200
Max. Profilhöhe [mm]600    700    600       500    500    700    600    500
Belastbarkeit des Rollenbahn [kg/m]450    800    800   1000  1000  1200  1400  1600
Leistung der Turbine [kW]4x5,5
4x7,5
     4x7,5   4x7,5
   4x11
   4x11
   4x15
  6x11
  6x15
  6x11
  6x15
  8x11
  8x15
  10x11
  10x15
Rotationsbürste Strahlmittelentfernung   *      *     *     X    X    X    X     X
Abblasventilator   X     X     X     X    X    X    X     X
*optional







OPTIONEN
Frequenzregelung der Schleuderräder

elektrische Regelventile zur programmspezifischen Strahlmittelmengendosierung

Magnetabscheider in der Strahlmittelaufbereitung

Autom. Strahlmittelnachdosierung

Abblasventilator zur Strahlmittelentfernung mit elektr. und autom. Höheneinstellung

Rotationsbürste zur Strahlmittelentfernung mit elektr. und automatischer Höheneinstellung

Schleuderräder aus Hartmetall

Schutzeinrichtung
AbtragenEntlackenEntrosten
EntzundernAufrauhenVerfestigen/
Shot-Peening
GlättenFinishen
